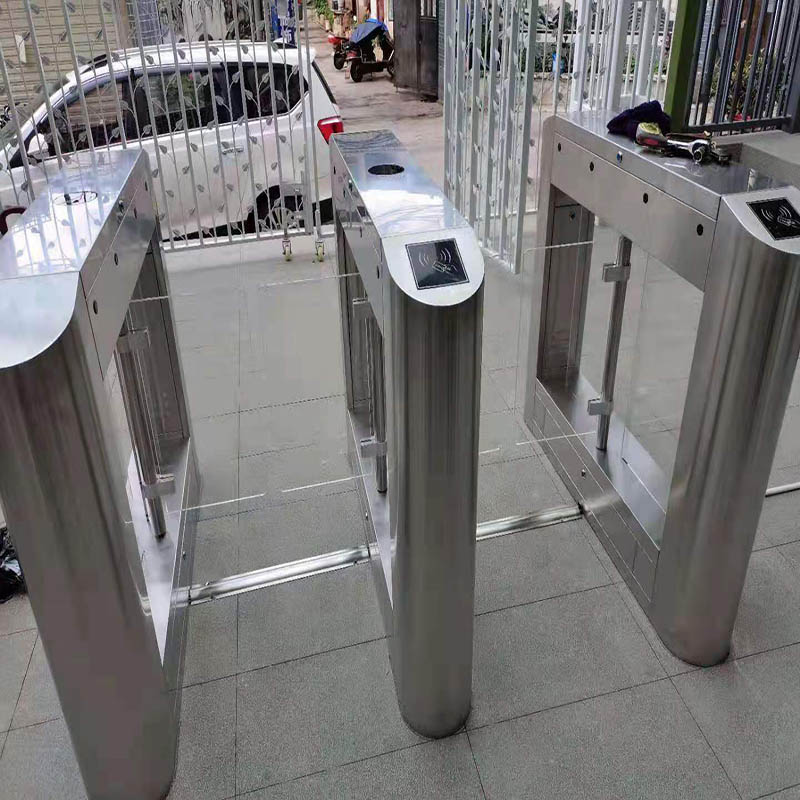

写字楼圆弧翼闸四通道

2021-08-18 11:49:33
写字楼圆弧翼闸四通道
详细介绍:

三辊闸、翼闸、摆闸、小摆闸、速通闸

八角翼闸-YZL-3000惠富达专业制造

  产品介绍

结构:整个产品外形板材采用304不锈钢板材冲压成型, 防锈、坚固耐用,该设备使用简单、维护简便

 外形尺寸:长1200×300×980mm

材质:顶盖T=1.2 机身T=0.8(国标)

 闸杆长:270(mm) (可定做长度)

 闸杆转向:单向、双向(可选)
 工作环境:室内、室外(搭配雨篷)

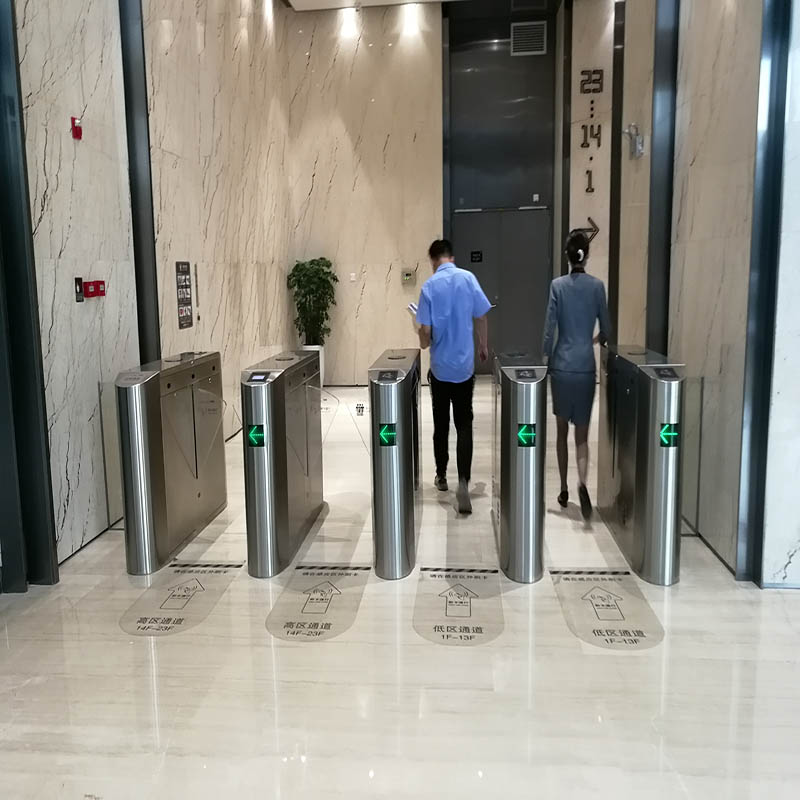

人行通道翼闸

多种模式报警功能:含非法闯入、反闯入、尾随、通行超时报警等;

机械方面:机械结构、感应双重防夹功能,在伸缩臂复位的过程中遇阻时,自动停止或在默认的时间内电机停止工作,默认延时后再次复位。

防护设置方面:声、光报警功能:含非法闯入、尾随报警;在没有接收到开闸信号时,伸缩臂自动锁死;伸缩臂同步功能;具有自动复位功能,开闸后,在规定的时间内未通行时,系统将自动取消用户的此次通行的权限,标准为开启后5秒自动复位;断电后通道自动敞开,上电自动闭合;

工作原理:与多种读卡设备相挂接,接收继电器开关信号工作;单向或双向控制人员进出;直接通过管理计算机实现远程控制与管理;有计数功能;可以机箱加长,伸缩臂材料自主选择。

自动复位功能:刷卡后未在规定时间内通过,闸机回位重新锁死取消通行,时间1—60

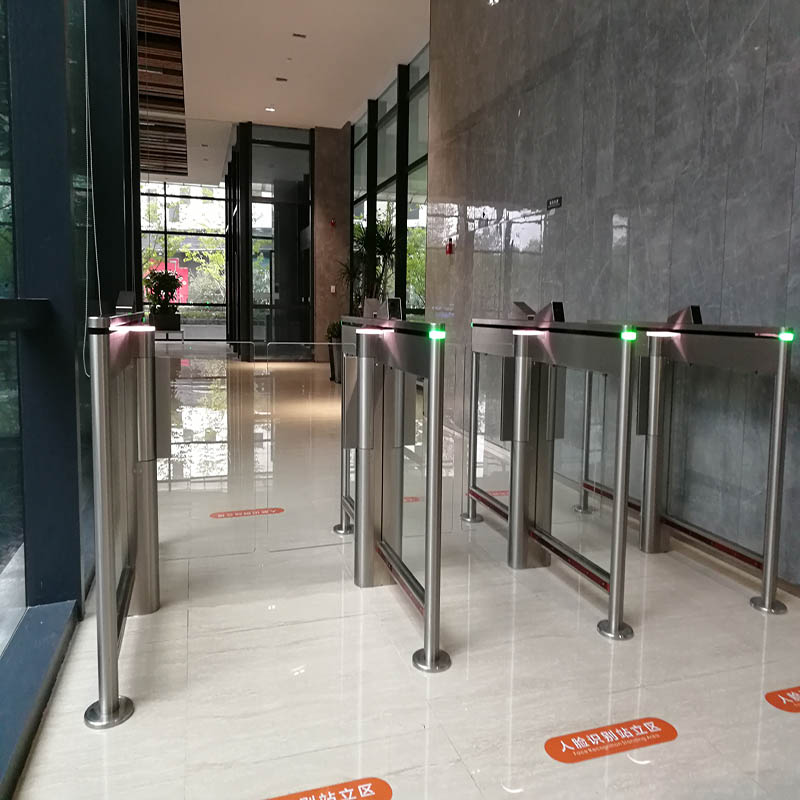

速通闸门

产品参数
机箱材料:SU304不锈钢;

机箱尺寸:1200X300X980(mm);

伸缩臂长: 260-400(mm);

通道宽度:570mm(标准)、850mm(子母翼);

重量:约40kg-70kg。

电机:24v/30w直流。

定位精准度:120度光电定位;

正常使用寿命:5-10年;

通行速度:25-30人/分钟(常闭) 40人/分钟(常开)

闸门开、关时间: 0.5-2s;

多种控制功能:可外接按钮、遥控器、条码仪、人脸识别、ICID等各种读写设备;

远程控制功能:可通过电脑接RS485卡或TCPRS485远程控制闸机;

环境参数:工作环境:室内、室外(遮雨棚);

延时复位时间:可调;

温度:-40℃— 80℃ 相对湿度:5%-90%。

电机参数:台邦有刷

红外参数:普邦/杰泰克/劳恩

电源参数:明纬/华拓



土建及安装

首先在翼闸闸机底座中部预埋铺设RVV3*1.0单相AC220V电源线1根,每个通道两台设备之间铺设RVVP12*0.5联机线1根用于联机和从机电机输入,

用膨胀螺丝按下图翼闸闸机底座安装尺寸将翼闸闸机固定在安全岛上。

长度1200MM*宽度300MM*高度980MM


适应场所
 办公场所:商务大厦、政府机关等;

 科教单位:院校、研究所、图书馆等;

 商业服务场所:超市、商场、工地、小区、医院、健身房、娱乐场所等;

 休闲娱乐场所:公园、景区、游乐场等

 运输站点:汽车站、火车站、地铁站、机场等。

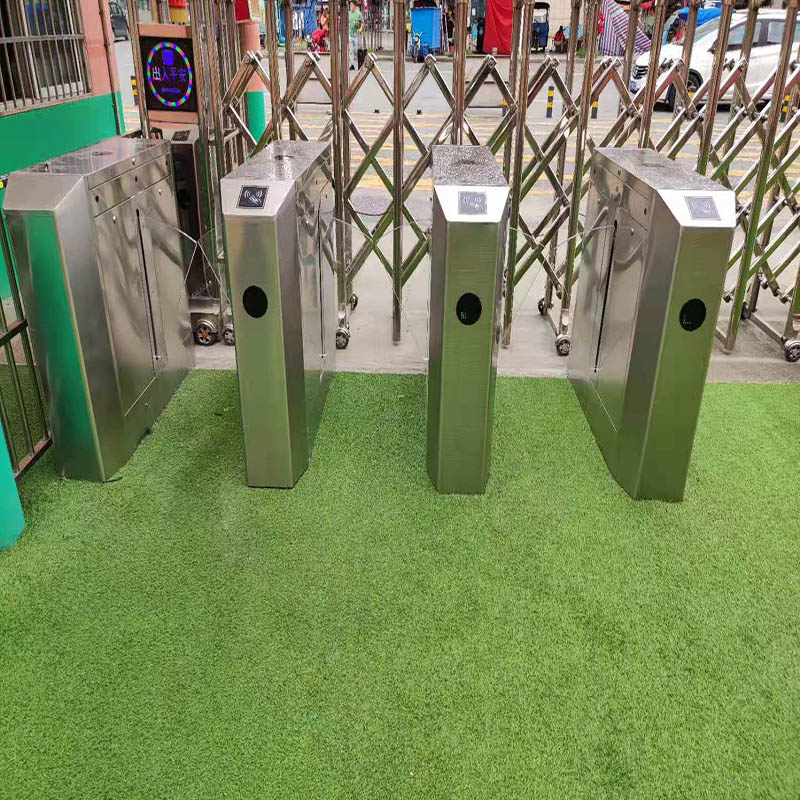

幼儿园翼闸

圆弧小摆闸



源头工厂、实力认证,支持客户实地考察工厂,真正做到从钣金到装配一条龙制造商。支持外观、功能定制支持OEM及代理商。一年质保服务,终身免费技术指导,解决代理商的后顾之忧。
